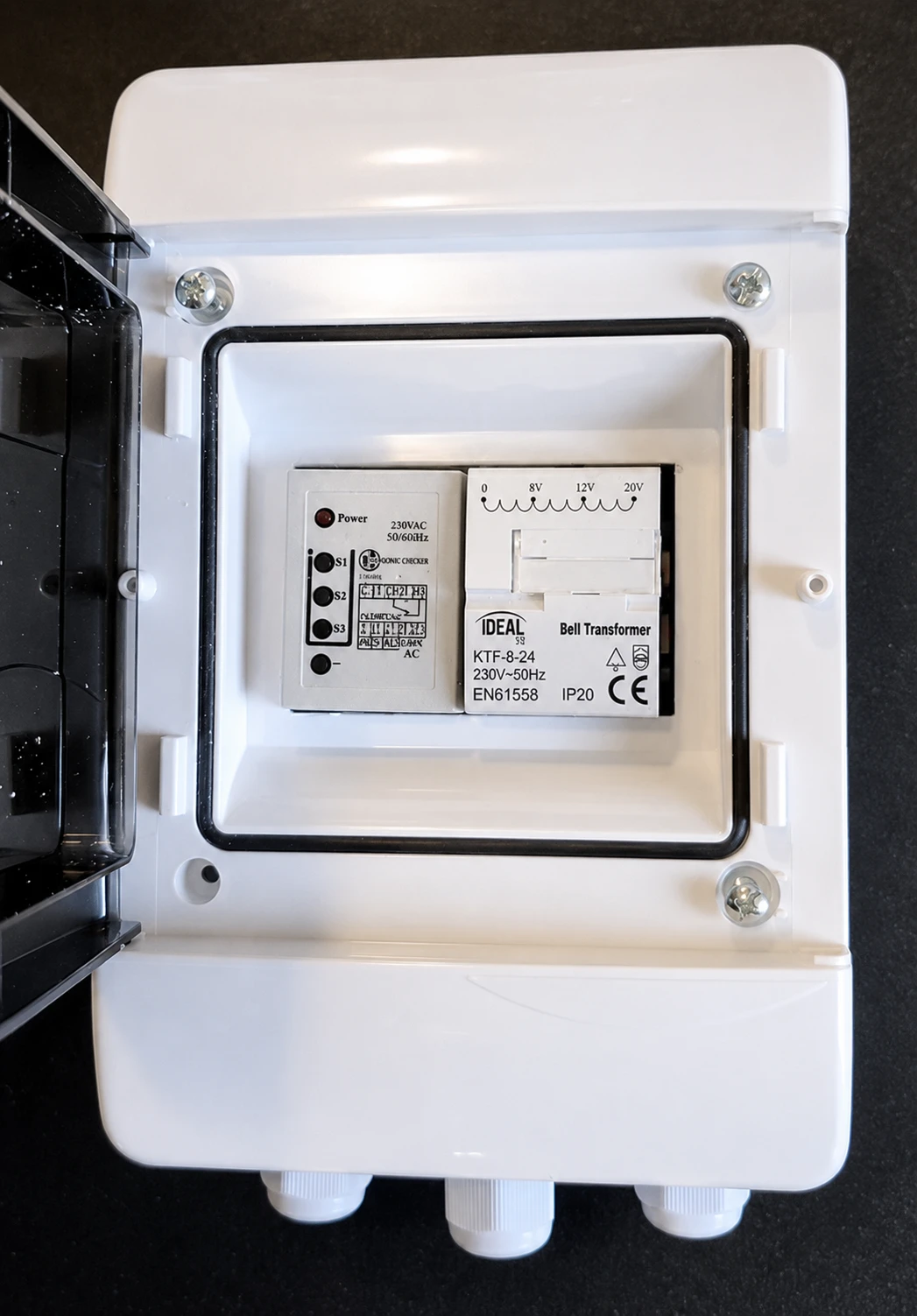

Czujnik poziomu wody, z transformatorem w obudowie hermetycznej

Czujnik poziomu wody

Czujnik poziomu wody z transformatorem 24 V służy do automatycznego uzupełniania wody w zbiorniku na deszczówkę, zbiorniku retencyjnym lub buforowym. Gdy poziom wody spadnie poniżej ustawionego minimum, czujnik otwiera elektrozawór dopuszczający wodę z dodatkowego źródła. Po osiągnięciu poziomu maksymalnego zamyka dopływ.

Jak działa czujnik poziomu wody?

Czujnik współpracuje z trzema sondami konduktometrycznymi umieszczonymi na różnych wysokościach. Dolna sonda jest punktem odniesienia, środkowa uruchamia uzupełnianie wody, a górna je zatrzymuje. Wbudowany transformator zasila napięciem 24 V elektrozawór sterujący dopływem wody do zbiornika.

Przykładowy cykl pracy:

1. Poziom wody spada poniżej sondy umieszczonej na wysokości 10% słupa wody.

2. Czujnik podaje napięcie 24 V na elektrozawór.

3. Elektrozawór otwiera dopływ wody ze źródła zapasowego.

4. Poziom wody podnosi się do sondy umieszczonej na wysokości 20% słupa wody.

5. Czujnik odcina zasilanie elektrozaworu, zamykając dopływ wody.

Dzięki dwóm oddzielnym poziomom załączania i wyłączania elektrozawór nie otwiera się i nie zamyka przy każdym niewielkim wahaniu lustra wody.

Jakie elementy są potrzebne do działania zestawu?

Do wykonania układu automatycznego uzupełniania wody potrzebne są:

• czujnik poziomu wody z transformatorem 24 V,

• trzy sondy konduktometryczne zamontowane w zbiorniku,

• elektrozawór 24 V sterujący dopływem wody.

Do kompletu należy dokupić trzy sondy konduktometryczne dostępne w naszym sklepie.

Jak zamontować sondy czujnika poziomu wody?

Trzy sondy należy umieścić na różnych wysokościach odpowiadających poziomowi odniesienia, poziomowi rozpoczęcia napełniania oraz poziomowi jego zakończenia. Ich rozmieszczenie decyduje o ilości wody utrzymywanej w zbiorniku i częstotliwości otwierania elektrozaworu.

• Sonda odniesienia – powinna znajdować się przy dnie zbiornika. W zbiorniku ze stalową obudową funkcję punktu odniesienia może pełnić odpowiednio podłączona obudowa.

• Sonda poziomu minimalnego – montowana powyżej sondy odniesienia, np. na wysokości 10% słupa wody. Po odsłonięciu tej sondy rozpoczyna się uzupełnianie zbiornika.

• Sonda poziomu maksymalnego – montowana na wysokości, do której zbiornik ma być napełniany ze źródła zapasowego, np. na poziomie 20%. Po zanurzeniu tej sondy dopływ wody zostaje zamknięty.

Jak dobrać odległość pomiędzy sondami poziomu minimalnego i maksymalnego?

Odległość pomiędzy sondami należy dobrać do pojemności zbiornika, zużycia wody przez system nawadniania oraz wydajności źródła uzupełniającego. Zapas zgromadzony pomiędzy poziomem maksymalnym a minimalnym powinien wystarczyć na pracę przynajmniej jednej sekcji nawadniającej.

Jeżeli dopływ wody z sieci jest mniejszy niż wydajność pompy pobierającej wodę ze zbiornika, różnica pomiędzy poziomem włączenia i wyłączenia powinna zapewniać odpowiednio większy zapas wody. Zapobiega to opróżnieniu zbiornika podczas jednego cyklu podlewania.

Jednocześnie nie należy ustawiać poziomu uzupełniania zbyt wysoko. Im mniej wody ze źródła zapasowego znajduje się w zbiorniku, tym więcej miejsca pozostaje na wodę deszczową. Najlepsze ustawienie to możliwie niski poziom maksymalny, który nadal zapewnia prawidłową pracę systemu nawadniania.

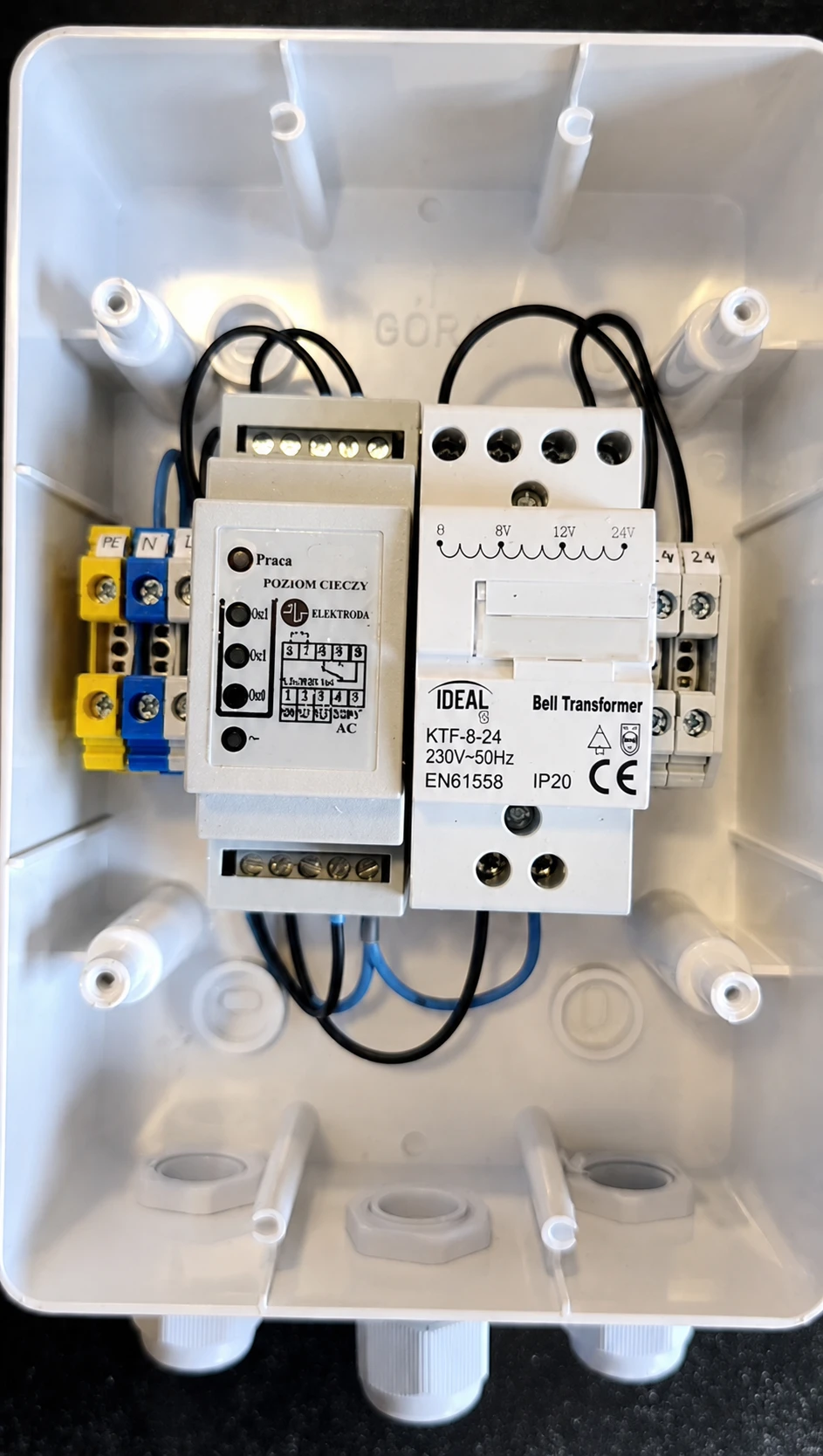

Jak podłączyć czujnik poziomu wody?

Sondy należy podłączyć do odpowiednich zacisków czujnika zgodnie ze schematem urządzenia. Elektrozawór 24 V podłącza się do wyjścia sterowanego przez transformator. Podłączenie części zasilanej napięciem sieciowym powinien wykonać elektryk z odpowiednimi uprawnieniami.

Dlaczego warto stosować czujnik poziomu wody?

Czujnik poziomu wody umożliwia wykorzystywanie deszczówki bez ryzyka zatrzymania systemu nawadniania po opróżnieniu zbiornika. Gdy deszczówki zaczyna brakować, urządzenie automatycznie uzupełnia jej poziom wodą z sieci, studni lub innego źródła zapasowego.

Układ sprawdza się również w zbiornikach buforowych. Pozwala gromadzić wodę z mało wydajnego źródła, a następnie zasilać zraszacze pompą o większej chwilowej wydajności.

Jakie korzyści zapewnia czujnik poziomu wody?

• umożliwia wykorzystanie wody deszczowej do nawadniania,

• automatycznie uzupełnia niedobór wody z dodatkowego źródła,

• zabezpiecza system przed przerwaniem podlewania z powodu opróżnienia zbiornika,

• pozwala zasilać więcej zraszaczy w jednej sekcji,

• umożliwia zastosowanie zraszaczy o dużym przepływie przy małej wydajności źródła wody,

• pozwala wykorzystać zbiornik jako bufor pomiędzy mało wydajnym źródłem a wydajną pompą.

Gdzie stosuje się czujnik poziomu wody?

Typowe zastosowania urządzenia to:

• zagospodarowanie wody deszczowej,

• automatyczne uzupełnianie zbiorników retencyjnych,

• zasilanie systemów nawadniania ze zbiornika buforowego,

• podlewanie kortów tenisowych, gdzie ważny jest krótki czas intensywnego zraszania,

• mieszanie deszczówki ze świeżą wodą z innego źródła,

• utrzymywanie ustawionego poziomu cieczy w zbiornikach przemysłowych.

Funkcjonalny schemat działania i podłączenia czujnika

Wersje do wody gorącej i destylowanej

Na zamówienie dostępne są oddzielne wersje czujnika:

• o zmniejszonej czułości – przeznaczona do zbiorników z gorącą wodą,

• o zwiększonej czułości – przeznaczona do wody destylowanej.

Przy zamówieniu należy wpisać w uwagach: „wersja do wody gorącej” albo „wersja do wody destylowanej”.
