Czujnik poziomu wody do zbiornika deszczówki z wyjściem sterującym

Czujnik poziomu wody sterujący systemem uzupełniania

Czujnik poziomu wody służy do automatycznego uzupełniania zbiornika na deszczówkę, zbiornika retencyjnego lub buforowego. Gdy poziom wody spadnie poniżej ustawionego minimum, urządzenie uruchamia układ napełniania. Po osiągnięciu poziomu maksymalnego przerywa dopływ wody.

Czujnik posiada wyjście przekaźnikowe przeznaczone do sterowania elektrozaworem o odpowiednio małym poborze prądu albo cewką zewnętrznego stycznika pompy.

Jak działa czujnik poziomu wody?

Czujnik współpracuje z trzema sondami konduktometrycznymi zamontowanymi na różnych wysokościach. Dolna sonda stanowi punkt odniesienia, środkowa wyznacza minimalny poziom wody, a górna kończy napełnianie zbiornika. Taki układ utrzymuje poziom wody w ustalonym zakresie i zapobiega częstemu uruchamianiu urządzenia uzupełniającego.

Cykl pracy przebiega automatycznie:

1. Poziom wody spada poniżej sondy poziomu minimalnego.
2. Czujnik załącza przekaźnik wyjściowy.
3. Elektrozawór albo pompa sterowana przez stycznik rozpoczyna uzupełnianie zbiornika.
4. Woda podnosi się do górnej sondy.
5. Czujnik wyłącza przekaźnik i zatrzymuje napełnianie.

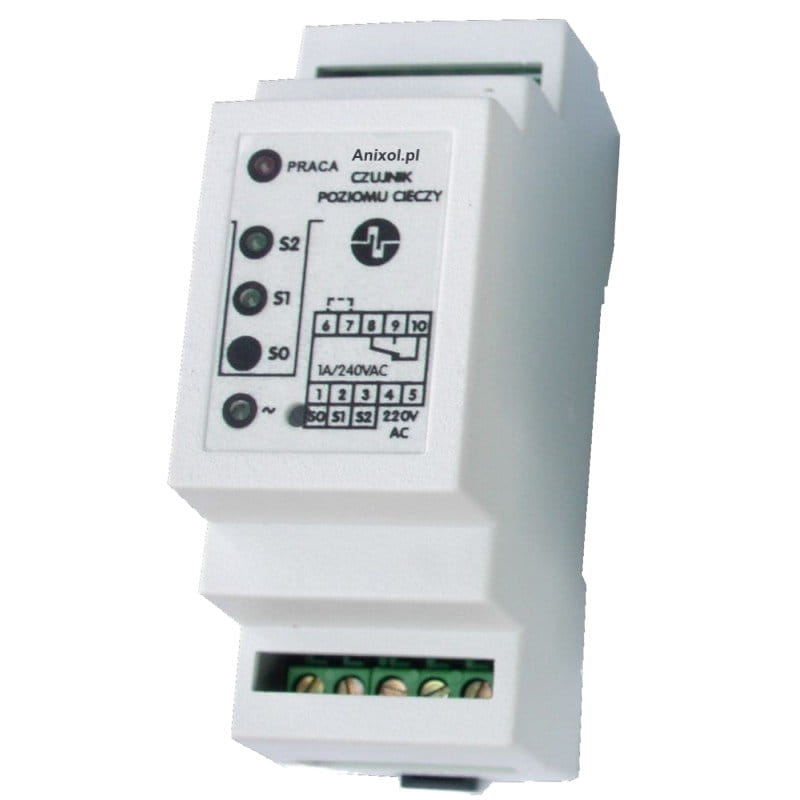

Diody na obudowie sygnalizują obecność napięcia, zanurzenie sond roboczych oraz załączenie przekaźnika sterującego.

Do czego służy wyjście przekaźnikowe czujnika?

Wyjście przekaźnikowe nie podaje napięcia. Działa jak automatyczny łącznik, który zwiera lub rozwiera obwód zasilający elektrozawór albo cewkę stycznika. Urządzenie wykonawcze wymaga więc oddzielnego źródła zasilania, dobranego do jego napięcia znamionowego. Maksymalna obciążalność styków wynosi 240 V AC / 1 A.

Niedopuszczalne jest bezpośrednie podłączenie pompy 230 V do wyjścia czujnika. Pompa musi być zasilana przez odpowiednio dobrany stycznik, którego cewką steruje przekaźnik czujnika.

Silnik pompy pobiera podczas pracy wielokrotnie większy prąd niż dopuszczalne 1 A, a podczas rozruchu jego pobór prądu dodatkowo wzrasta. Bezpośrednie podłączenie pompy przeciąży i uszkodzi przekaźnik czujnika.

Jak zamontować sondy w zbiorniku?

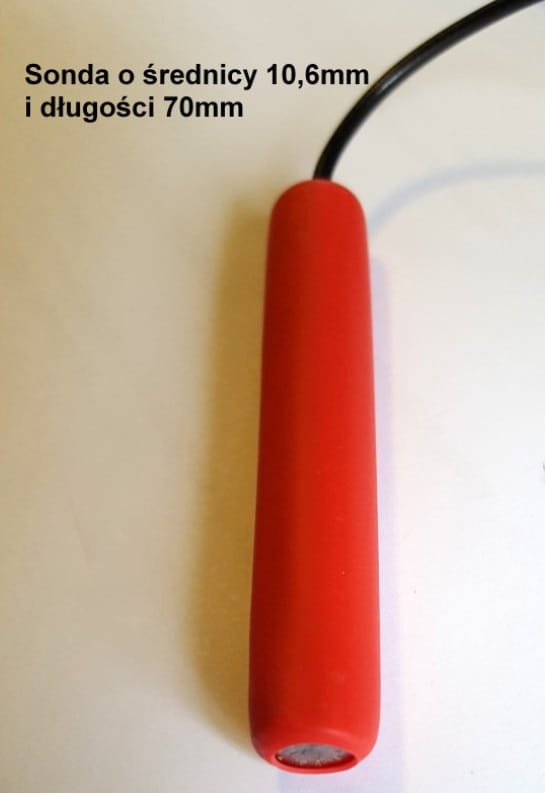

Trzy sondy należy zawiesić na wysokościach odpowiadających poziomowi odniesienia, rozpoczęciu napełniania oraz jego zakończeniu. Odległość pomiędzy sondami roboczymi decyduje o wielkości zapasu utrzymywanego w zbiorniku.

• Sonda odniesienia – montowana przy dnie zbiornika.
• Sonda poziomu minimalnego – rozpoczyna uzupełnianie po obniżeniu się lustra wody.
• Sonda poziomu maksymalnego – zatrzymuje uzupełnianie po osiągnięciu ustawionej wysokości.

W zbiorniku stalowym funkcję sondy odniesienia może pełnić odpowiednio podłączona obudowa. W zbiornikach z tworzywa potrzebne są trzy sondy.

Jak dobrać poziom rozpoczęcia i zakończenia napełniania?

Zapas wody pomiędzy poziomem maksymalnym i minimalnym powinien wystarczyć na pracę przynajmniej jednej sekcji nawadniającej. Jeżeli źródło uzupełniające dostarcza mniej wody, niż pompa pobiera ze zbiornika, należy zwiększyć odległość pomiędzy sondami roboczymi.

Górnej sondy nie należy umieszczać zbyt wysoko. Niski poziom zakończenia uzupełniania pozostawia więcej wolnego miejsca na wodę deszczową podczas kolejnych opadów.

Dlaczego sondy są zasilane napięciem przemiennym?

Sondy są zasilane napięciem przemiennym o wartości maksymalnej 12 V AC. Napięcie przemienne zapobiega elektrolizie i ogranicza zużywanie metalowych elementów sond zanurzonych w wodzie. Czujnik posiada również regulację czułości, która pozwala dopasować jego działanie do przewodności kontrolowanej cieczy.

Gdzie można zastosować czujnik poziomu wody?

Czujnik jest przeznaczony przede wszystkim do:

• automatycznego uzupełniania zbiornika na deszczówkę,
• utrzymywania zapasu wody dla systemu nawadniania,
• sterowania napełnianiem zbiornika buforowego,
• współpracy z elektrozaworem,
• sterowania stycznikiem pompy napełniającej,
• zabezpieczenia pompy opróżniającej zbiornik przed suchobiegiem,
• kontroli poziomu wody w zbiornikach otwartych i zamkniętych.

Zmiana sposobu pracy z napełniania na opróżnianie wymaga odpowiedniego wykonania połączeń przez elektryka.

Co jest potrzebne do uruchomienia czujnika?

Do wykonania układu potrzebne są:

• czujnik poziomu wody,
• trzy sondy konduktometryczne,
• elektrozawór albo stycznik z pompą,
• przewody i zabezpieczenia elektryczne,
• odpowiednio wykonane przyłącze doprowadzające wodę.

Sondy konduktometryczne nie znajdują się w komplecie z czujnikiem. Są dostępne oddzielnie w naszym sklepie.

Dane techniczne

Czy czujnik może pracować z wodą gorącą lub destylowaną?

Woda gorąca i destylowana wymagają wersji o odpowiednio zmienionej czułości. Na zamówienie dostępne jest wykonanie o zmniejszonej czułości do gorącej wody oraz o zwiększonej czułości do wody destylowanej. Wymaganą wersję należy wskazać w uwagach do zamówienia.

Ważne informacje dotyczące podłączenia

Czujnik jest zasilany napięciem 230 V AC. Montaż, podłączenie sond, elektrozaworu lub stycznika oraz wykonanie zabezpieczeń powinny zostać przeprowadzone przez osobę posiadającą odpowiednie kwalifikacje elektryczne.

Niedopuszczalne jest wykonywanie połączeń przy włączonym napięciu oraz umieszczanie urządzenia w miejscu narażonym na wilgoć bez zastosowania odpowiedniej obudowy ochronnej.

Beznapięciowe wyjście przekaźnikowe może sterować elektrozaworem o odpowiednio małym poborze prądu albo cewką stycznika pompy. Elektrozawór lub cewka stycznika wymagają oddzielnego źródła zasilania o właściwym napięciu.
